Hier gibt es eine Bauanleitung für ein Schaltnetzteil 2x20V 2A. Das Schaltnetzteil wurde zum Teil mit recycelten Bauteilen aus defekten Schaltnetzteilen zusammengebaut.
Die Induktivitäten und Kondensatoren stammen aus einem defekten Notebook-Netzteil. Am wichtigsten war dabei der Impulstrafo mit zwei parallel geschalteten Sekundärwicklungen mit 19V. Die Wicklungen konnten getrennt werden und können somit für zwei unabhängige Ausgangsspannungen genutzt werden. Durch den verwendeten Power-IC TOP226 von "Power Integrations" ist die Schaltung unkompliziert und einfach realisierbar.

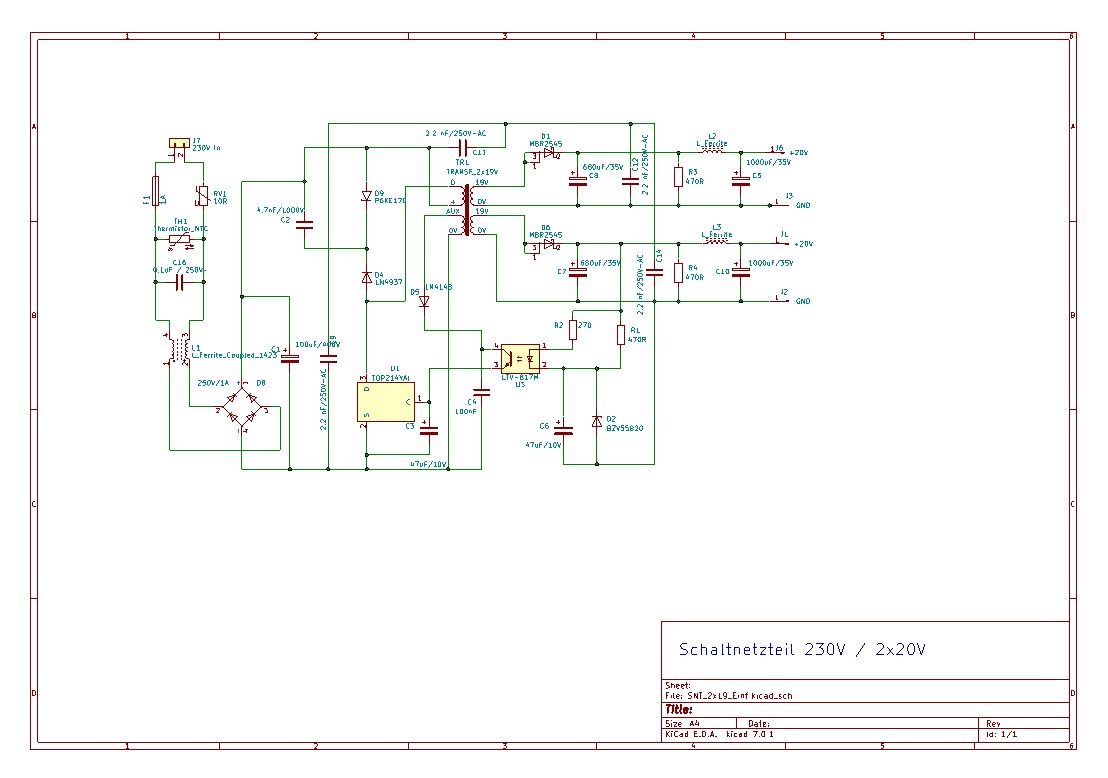

Die Schaltung weist keine Besonderheiten auf. Sie entspricht in weiten Teilen den Applikationen des Herstellers.
Die Ausgangsspannung ist im Wesentlichen abhängig vom Windungsverhältnis des Trafos und lässt sich etwa um +/- 10% von den Trafospannungen mit der Zenerdiode D2 und der Flussspannung der LED des Optokopplers beeinflussen.
Der verwendete Trafo war eigentlich für eine Ausgangsspannung von 19V ausgelegt. Durch die Verwendung der 20V Z-Diode und der Flussspannung der Optokoppler LED ergibt sich dann eine Ausgangsspannung von ca. 21,5V.
Den beiden Ausgängen werden Step-Down Regler (regelbar) nachgeschaltet und somit hat man dann ein gutes Labor-Netzteil. Der Vorteil ist, dass beide Ausgangsspannungen galvanisch getrennt sind und damit auch hintereinander geschaltet werden können. Somit hat man dann ein Netzteil mit max. 40 VDC / 2A = 80W.

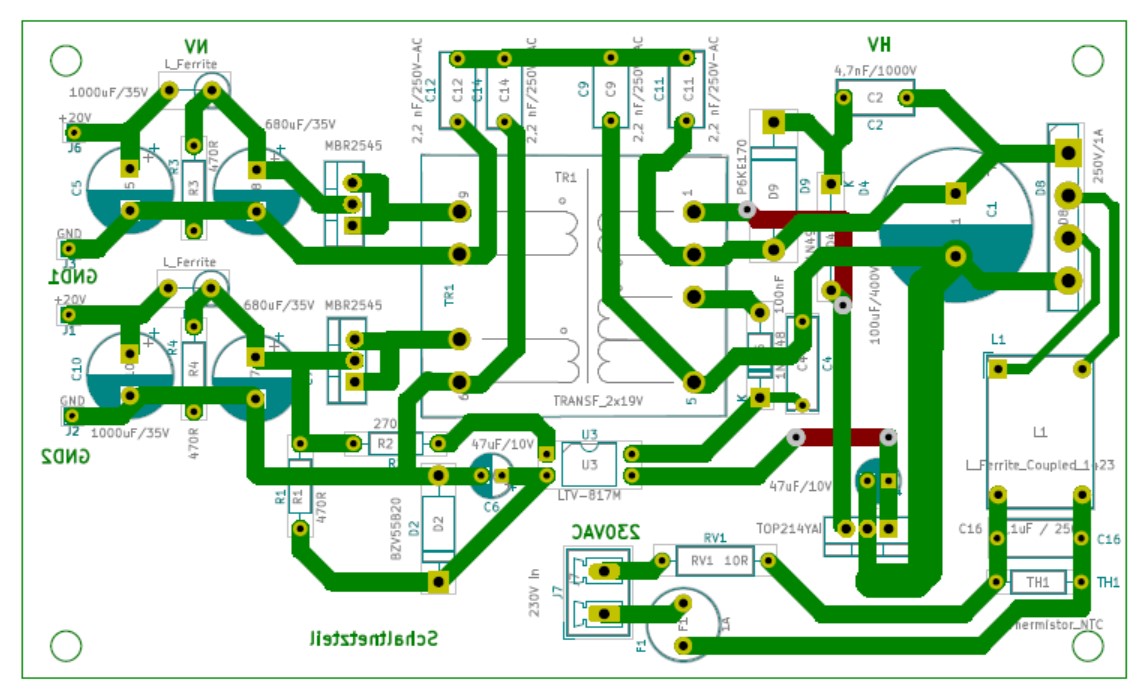

PlatineSNT_2x19Sheet herunterladen
