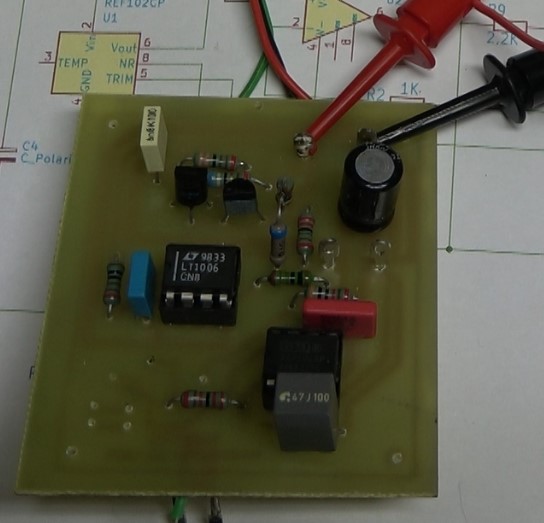

Hier gibt es eine Bauanleitung für einen 10V DC Reference Standard mit der REF 102
Herzstück ist die integrierte Referenz REF102. Die Herstellerdaten zeichnen dieses IC als extrem genaue Referenz aus. Die Referenz gibt es in drei Optionen. Der vorletzte Buchstabe der Bezeichnung gibt die Qualitätsklasse aus. A, B und C, wobei die C die beste mit einer Genauigkeit und TK von 2,5 ppm ist. Die Langzeitstabilität wird mit 5ppm/1000h angegeben. I. d. R verbessert sich die Langzeitstabilität im Laufe der Zeit.
Die Performance der hier vorgestellten Schaltung ist natürlich stark abhängig von den verwendeten Bauteilen. Im Besonderen sind das die verwendete Referenz und des OPVs.
Funktion der Schaltung:
Der Ausgang der REF102 (10 V) wird dem nichtinvertierenden Eingang des OPVs zugeführt. Der invertierte Eingang wird über den Widerstand R3 an den Ausgang der Schaltung angeschlossen. Der OPV regelt die Differenz zwischen dem Ausgang der Schaltung und Ausgang der Ref102 und steuert damit den Q1. Der Q1 schafft einen niederohmigen Ausgang, der ca. 5 mA Strom liefern kann. Der Q2 begrenzt den Ausgangsstrom auf die 5 mA und macht den Ausgang damit kurzschlußfest.
Am Ausgang sind noch zwei Transistoren geschaltet, die zum einen den Strom auf max. 10 mA begrenzen und außerdem den Innenwiderstand der Ausgangsspannungsquelle verringern.
Die Widerstände für den Feinabgleich der 10V Ausgangsspannung kann man zuerst mit einem 50 KOhm Poti grob testen. Nach dem Vor-Abgleich wird dann das Poti ausgemessen und an dessen Stelle Festwiderstände eingelötet, sowie ein Spindeltrimmer für den späteren Feinabgleich.
Sinnvoll ist es, die gesamte Schaltung in ein kleines Weißblech-Gehäuse zu bauen um eine gute Abschirmung herzustellen und die Schaltung vor Zugluft zu schützen.
Es gibt von diesem Projekt ein kleines Video bei Youtube
Platinenlayout s/w Datei herunterladen
